Comenzando a dibujar desde .NET

En el post anterior, solamente devolvimos un mensaje de texto ante la ejecución de un comando.
En este post vamos a comenzar a agregar entidades al dibujo. Para ello lo primero que vamos a hacer crear un nuevo proyecto (librería de clases) y vamos a utilizar la clase que se crea por defecto.

Agregamos las cláusulas using necesarias:

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;

Obtenemos la información del documento actual, su base de datos, y generamos una nueva transacción para ejecutar las modificaciones al dibujo:

      Document acDoc = Application.DocumentManager.MdiActiveDocument;
      Database acCurDb = acDoc.Database;
      using (Transaction acTrans = acCurDb.TransactionManager.StartTransaction())
      {

Ahora vamos a crear las entidades que queremos agregar al dibujo: vamos a agregar una línea y un círculo.

        Line acLine = new Line(new Point3d(5, 5, 0), new Point3d(12, 3, 0));
        Circle acCircle = new Circle(new Point3d(7, 4, 0), Vector3d.ZAxis, 2);
        acLine.SetDatabaseDefaults();
        acCircle.SetDatabaseDefaults();

Una vez que tenemos todas las propiedades de nuestras dos entidades listas, las agregamos a la transacción y hacemos un commit:

        acBlkTblRec.AppendEntity(acLine);
        acTrans.AddNewlyCreatedDBObject(acLine, true);
        acBlkTblRec.AppendEntity(acCircle);
        acTrans.AddNewlyCreatedDBObject(acCircle, true);
        acTrans.Commit();

Agregamos el atributo para que esta función pueda ser llamada como un comando:

[CommandMethod(«Dibujar»)]
public static void DibujarLineaYCirculo()

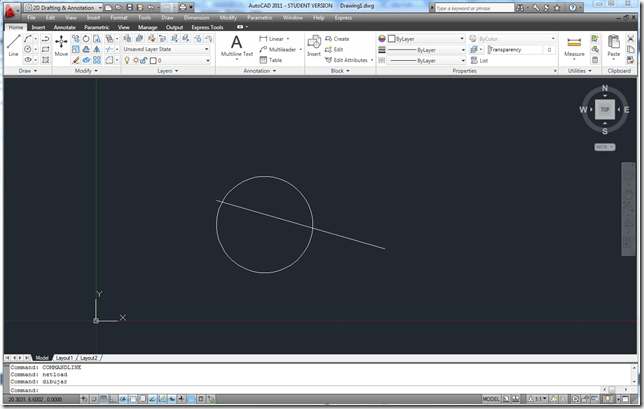

Y ya estamos listos para ejecutarlo y ver lo que hace:

Demo2

Les comparto el código completo:

using Autodesk.AutoCAD.Runtime;
using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.DatabaseServices;
using Autodesk.AutoCAD.Geometry;

namespace Demo2
{
  public class Class1
  {
    [CommandMethod(«Dibujar»)]
    public static void DibujarLineaYCirculo()
    {
      Document acDoc = Application.DocumentManager.MdiActiveDocument;
      Database acCurDb = acDoc.Database;

      using (Transaction acTrans = acCurDb.TransactionManager.StartTransaction())
      {
        BlockTable acBlkTbl;
        acBlkTbl = acTrans.GetObject(acCurDb.BlockTableId,
          OpenMode.ForRead) as BlockTable;

        BlockTableRecord acBlkTblRec;
        acBlkTblRec = acTrans.GetObject(acBlkTbl[BlockTableRecord.ModelSpace],
          OpenMode.ForWrite) as BlockTableRecord;

        Line acLine = new Line(new Point3d(5, 5, 0), new Point3d(12, 3, 0));
        Circle acCircle = new Circle(new Point3d(7, 4, 0), Vector3d.ZAxis, 2);

        acLine.SetDatabaseDefaults();
        acCircle.SetDatabaseDefaults();

        acBlkTblRec.AppendEntity(acLine);
        acTrans.AddNewlyCreatedDBObject(acLine, true);

        acBlkTblRec.AppendEntity(acCircle);
        acTrans.AddNewlyCreatedDBObject(acCircle, true);

        acTrans.Commit();
      }
    }
  }
}

Happy coding 😉
